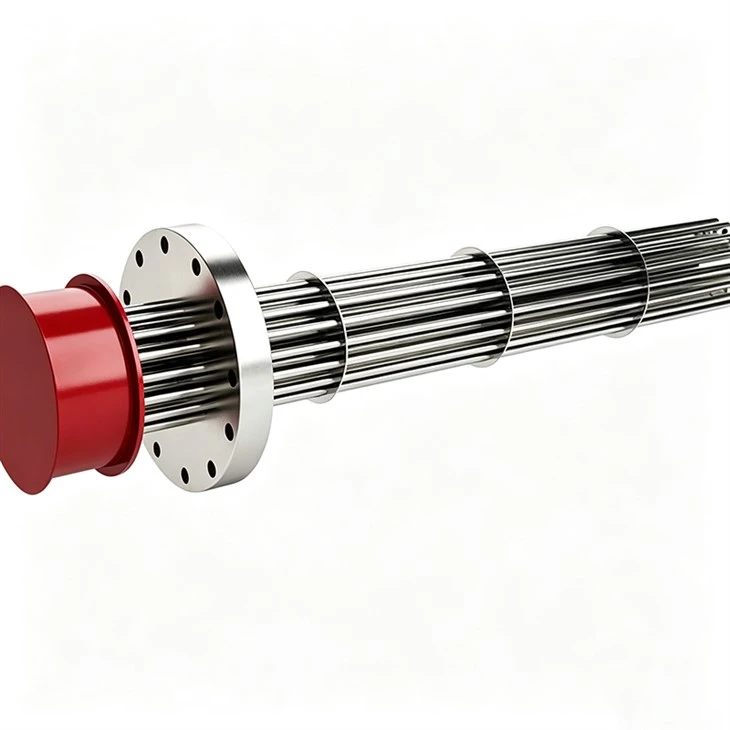

Tiub pemanasan bebibir perindustrian terdiri daripada penjepit rambut-elemen tiub bengkok perak-pateri atau TIG-yang dikimpal ke dalam keluli karbon standard atau tersuai atau bebibir keluli tahan karat (ANSI, DIN atau JIS). Ia bolt terus ke muncung tangki bebibir atau dinding vesel untuk pemanasan rendaman terus cecair proses, minyak likat, dan gas mampat, menghapuskan kehilangan jaket luaran.
Ciri-ciri Reka Bentuk
Pelekap Bebibir:Dinilai untuk kelas 150 PSI hingga 600 PSI untuk mengendalikan tekanan sistem perindustrian.
Penutup Terminal:Tahan cuaca NEMA 4/IP66-atau letupan NEMA 7/9-perumah aluminium tuangan mengasingkan sambungan elektrik.
Himpunan boleh tanggal:Unsur jepit rambut modular boleh diekstrak untuk penggantian tanpa membongkar sambungan muncung kapal.
Termowell Bersepadu:Dibina-di dalam rumah termowells tengah atau tepi Jenis termokopel J/K atau Pt100 RTD untuk maklum balas suhu proses langsung.
Spesifikasi Teknikal
|
Parameter |
Julat Spesifikasi |
|
Saiz Bebibir |
2 inci hingga 24 inci (standard ANSI B16.5 / DIN) |
|
Bahan Bebibir |
Keluli Karbon (A105), Keluli Tahan Karat (304/316L), Monel, Titanium |
|
Bahan Sarung |
Incoloy 800, Keluli Tahan Karat 316L, Tembaga, Titanium, Hastelloy |
|
Voltan |
208V - 600V, Tunggal-Fasa atau 3 Fasa |
|
Penarafan Kuasa |
1 kW hingga 500 kW (Kejuruteraan setiap volum vesel) |
|
Ketumpatan Watt Permukaan Maks |
Sehingga 12 W/cm2 (Bergantung pada kelikatan bendalir dan kadar aliran) |
|
Tekanan Operasi |
Sehingga 3.0 MPa (Standard); Penilaian yang lebih tinggi tersedia atas permintaan |
Struktur Produk
Badan bebibir:Bertindak sebagai penambat mekanikal dan sempadan tekanan.
Elemen Pemanas:Kawat rintangan (NiCr 80/20) berpusat pada serbuk magnesium oksida (MgO) bercantum di dalam sarung logam.
Pin Sejuk:Bahagian yang tidak dipanaskan dikimpal pada wayar rintangan dalaman untuk mengelakkan perumah terminal terlalu panas.
Kotak Terminal:Menempatkan blok seramik, bar bas dan masukan kabel kuasa berulir.
Antara Muka Gasket:Merapatkan muka bebibir terhadap kebocoran bendalir di bawah kitaran haba.
Prestasi Pemanasan
Kecekapan Terma:Rendaman terus mencapai 98% hingga 99% penukaran tenaga elektrik-ke-tenaga haba.
Kawalan Ketumpatan Watt:Pemuatan permukaan yang direkayasa menghalang pendidihan filem setempat, coking minyak, dan degradasi terma.
Tindak balas Terma:Kadar tanjakan pantas-yang dicapai melalui sentuhan bendalir langsung dan-geometri jisim rendah.
Aplikasi
Petrokimia:Memanaskan minyak mentah, asfalt dan minyak bahan api berat dalam tangki simpanan untuk mengekalkan kelikatan pam.
Rawatan Air:Pemanasan sebaris untuk air proses, tangki bilas ternyahion, dan lembangan peneutralan sisa berasid.
Skid Terma OEM:Disepadukan ke dalam gelongsor-tertutup edaran cecair pemindahan haba (minyak terma).
Pemprosesan menghakis:Konfigurasi titanium atau 316L digunakan dalam mandian penyaduran elektrik dan reaktor kimia.
Pilihan Penyesuaian
Geometri:Panjang rendaman tersuai, jejari bengkok dan susun atur berperingkat untuk mengosongkan penyekat tangki.
Bahan:Aloi khas dipilih berdasarkan analisis kimia bendalir dan ambang suhu.
Panel Kawalan:Pengawal kuasa SCR, pengawal PID digital dan-potongan had tinggi yang dipasang di kilang.
salutan:Sarung Fluoropolymer (PTFE) digunakan untuk menahan penskalaan kimia dan pembentukan zarah.
Proses Pengilangan
Penyediaan tiub:Tiub logam lancar atau dikimpal dipotong mengikut panjang yang dibangunkan.
Penggulungan & Pengisian:Wayar NiCr dimasukkan, dipusatkan, dan diisi semula dengan serbuk MgO.
Pemadatan (Bergolek):Kilang pengurangan memampatkan diameter tiub untuk mencapai ketumpatan MgO dan kekuatan dielektrik yang tinggi.
Penyepuhlindapan & Lenturan:Penyepuhlindapan relau suasana terkawal{0}}memulihkan kemuluran sebelum lenturan CNC.
Pemasangan bebibir:Elemen dimasukkan ke dalam lubang bebibir yang digerudi dan diamankan melalui pas akar TIG automatik dan kimpalan isian struktur atau pematerian perak.
Ujian Hidrostatik:Perhimpunan menjalani ujian tekanan pneumatik atau hidrostatik untuk mengesahkan integriti kimpalan.
Kawalan Kualiti
Rintangan Penebat: Megohmmeter testing at 1000V DC verifies dry insulation resistance (>= 1000 M ohm).
Kekuatan dielektrik:Ujian denyar berpotensi tinggi-pada 1800V AC selama 1 minit mengesan kerosakan dalaman.
Pengesahan Dimensi:Pemeriksaan CMM bagi bulatan bolt bebibir, kerataan muka, dan toleransi panjang sisipan.
Ujian Bukan{0}}Memusnahkan:Pemeriksaan penembus cecair (PT) dilakukan pada bebibir-ke-kimpalan struktur elemen mengikut piawaian ASME Bahagian VIII.
Soalan Lazim
S: Bagaimanakah cara saya memilih ketumpatan watt yang betul untuk cecair khusus saya?
A: Bahagikan jumlah watt yang diperlukan dengan jumlah luas permukaan bahagian yang dipanaskan. Minyak likat memerlukan ketumpatan watt yang rendah (<= 2.5 W/cm2) to prevent carbonization, while moving water tolerates up to 10 W/cm2.
S: Apakah yang menyebabkan kegagalan sarung pramatang dalam pemanas rendaman industri?
A: Ketumpatan watt permukaan yang berlebihan menyebabkan pendidihan setempat, penskalaan kimia berat yang menebat sarung, atau paras cecair menurun di bawah zon yang dipanaskan (penyalaan kering).
S: Bolehkah pemanas bebibir ini beroperasi dalam kapal kod ASME bertekanan?
A: Ya. Ketebalan bebibir, saiz bolt, dan prosedur kimpalan direka bentuk untuk mematuhi pengiraan ASME Seksyen VIII, Bahagian 1 atas permintaan.
S: Adakah elemen gantian tersedia tanpa menggantikan keseluruhan pemasangan bebibir?
A: Ya. Bolt-pada reka bentuk bundle membenarkan elemen jepit rambut individu ditanggalkan atau ditanggalkan-dipateri dari kepala bebibir semasa penyelenggaraan berjadual.
S: Bagaimanakah perlindungan kebakaran-kering disepadukan ke dalam sistem?
J: Termowell tambahan bebas yang menempatkan suis apungan aras-rendah atau termokopel had-tinggi mesti dipasang selari dengan berkas pemanas untuk memotong kuasa serta-merta jika bendalir jatuh.
S: Apakah penarafan kepungan terminal yang tersedia untuk lokasi luar yang berbahaya?
J: cuaca NEMA 4/IP66-kepungan ketat untuk pemasangan luar dan perumah aluminium tuang kalis letupan NEMA 7/9-yang diperakui untuk persekitaran berbahaya Kelas I, Bahagian 1.
